Application Note 1206
Quick Setup Guide (Refer to Figure 1)
DO NOT APPLY POWER UNTIL STEP 5
Step 4:
Step 5:
Step 6:
Verify that jumper shunts JP5 and JP7 are not
inserted
Turn on Power Supplies and DC electronic load
The green LED should be on, indicating normal
Step 1:
Connect a 5V supply PS1 to VIN with the current
charging operation
limit set at 1.2A
Step 7:
The current meter I2 in series with PS2 should
Step 2:
Connect a 3.7V supply PS2 to VBAT with the
read about 70mA as the charging current
current limit set at 1.2A
Step 8:
Insert a jumper shunt on JP5 and the current
Step 3:
Connect the DC electronic load of 1.0A to BAT
Step 9:
meter I2 should read about 140mA
Insert a jumper shunt on both JP5 and JP7 and
the current meter I2 should read about 210mA

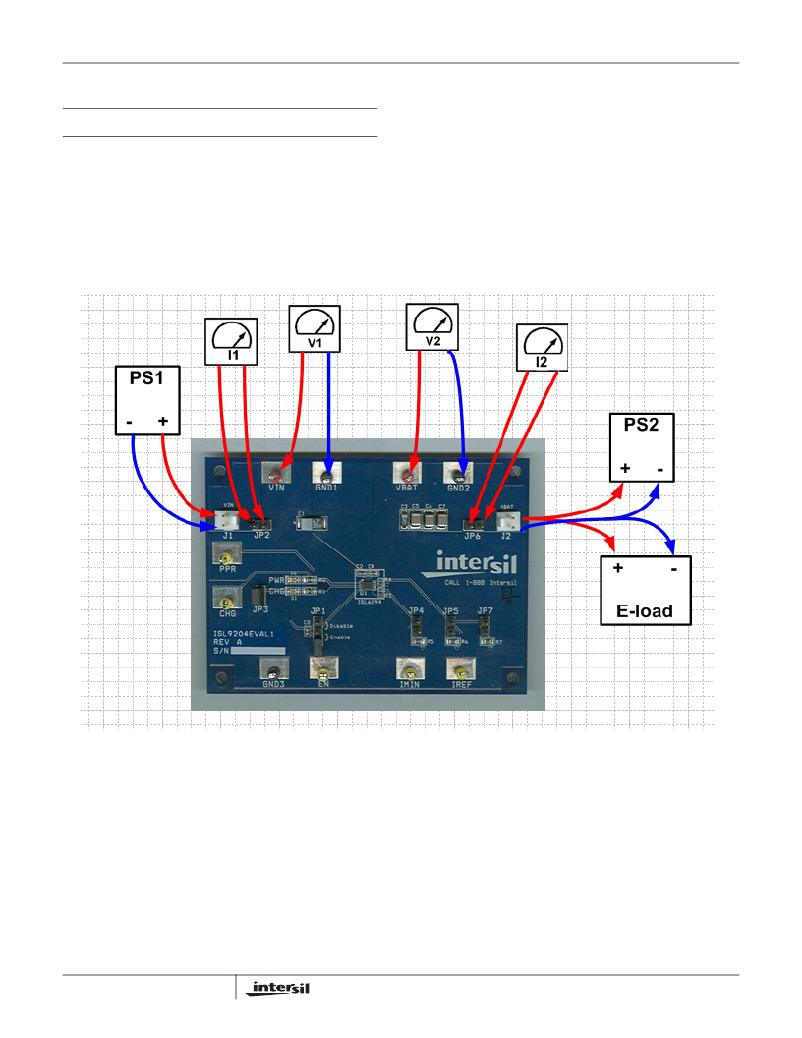

FIGURE 1. CONNECTION OF INSTRUMENTS
2
AN1206.0
October 10, 2005
